Sistem za merjenje dimenzij VX5100

Visoka natančnost, stabilnost in ponovljivost

Sistem za merjenje dimenzij VX5100

Ni potrebe po nosilcu obdelovanca. Idealno za merjenje navojev ali gredi.

Na podlagi načela vizualnega merjenja z natančnimi algoritmi za analizo slik, serija VX5000 Flash Measuring Machines omogoča hitro merjenje dimenzij z enim samim pritiskom na gumb. Opremljena je z dvojnimi telecentričnimi optičnimi lečami z visoko globinsko ostrino, kar zagotavlja izjemno natančnost in hitrost merjenja.

Serija VX5000 je primerna za natančno merjenje dimenzij na naslednjih področjih:

Stroji
Elektronika
Orodja in kalupi
Brizganje plastike
Kovinski izdelki
Guma
Nizkonapetostni električni aparati
Magnetni materiali
Precizno žigosanje
Konektorji in priključki
Terminali
Mobilni telefoni
Gospodinjski aparati
Tiskana vezja (PCB)
Medicinska oprema
Ure
Rezilna orodja

Serija VX5000 ponuja hitro in zanesljivo rešitev za merjenje dimenzij v zahtevnih industrijskih aplikacijah.

VisionX programska oprema zagotavlja do 80 orodij za analizo ekstrakcije, ki vključujejo:

Orodja za ekstrakcijo značilnosti:
- Najvišje točke, središčnice, krogi, vrhovi ipd.
Dodatna orodja:
- Poljubne točke, črte in kroge, prilagojena ravna črta, prilagojen krog, tangenta, včrtan krog ipd.
Pametno označevanje
Toleranca oblik
Posebna orodja za aplikacije:
- Razdalja med koraki, kot med koraki, reže, navoji, križi krožnic, nakloni, zaobljeni robovi ipd.

Rezultati meritev in njihovi glavni statistični podatki (kot so povprečje, σ, 3σ, 6σ, Ca, Cp, Cpk itd.) se samodejno zabeležijo in arhivirajo. Operaterji lahko izberejo različne pogoje filtriranja za pridobivanje zgodovinskih podatkov.

Pošljite povpraševanje

Prenesite brošuro

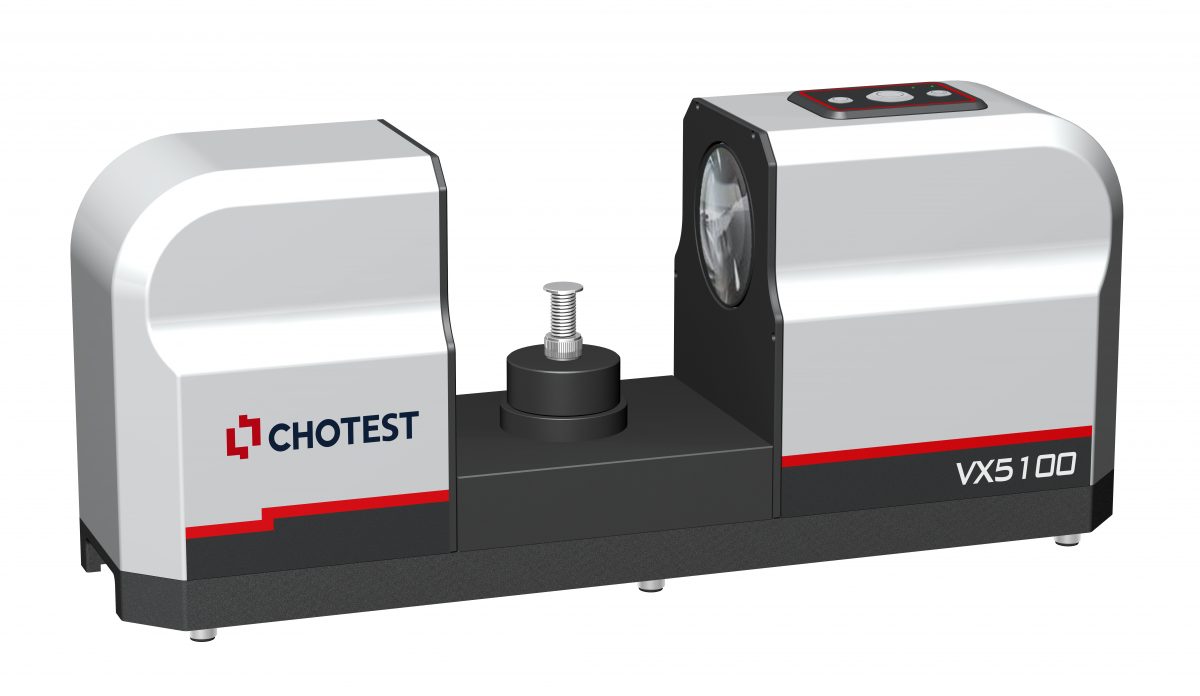

VX 5100

Tehnični podatki

Senzor slike: 5M CMOS
Vidno polje: Ø100 mm
Ločljivost: 0,1 µm
Nosilnost: 3 kg
Dimenzije (D × Š × V): 736 × 200 × 325 mm
Teža: 25 kg
Proizvajalec: Chotest Technology Inc.
